トヨタ TOYOACE パワーゲート修理

トラックのパワーゲートにぶつけられてしまい動かなくなった、トヨタTOYOACEが入庫しました。

パワーゲート修理

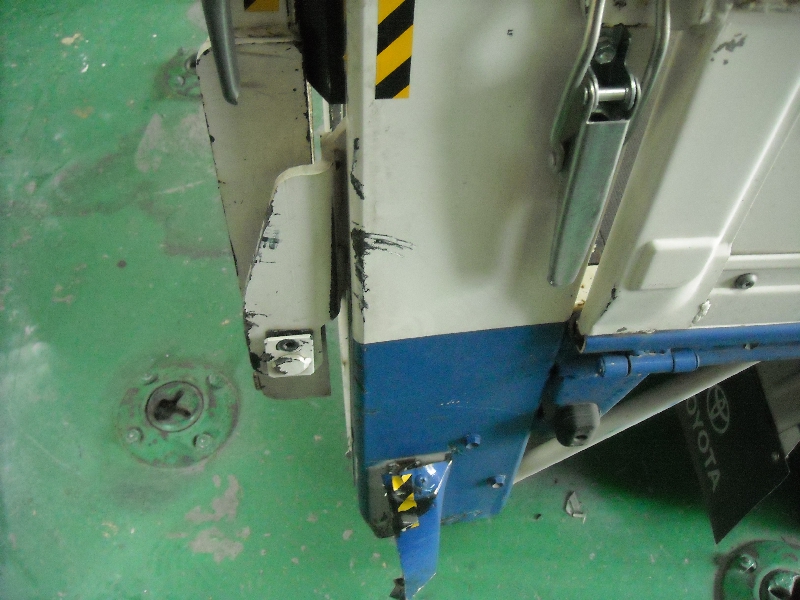

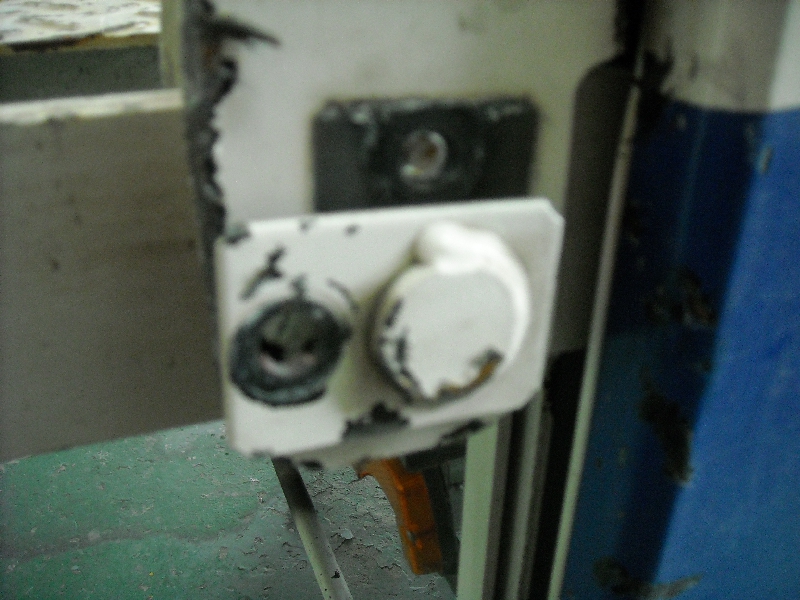

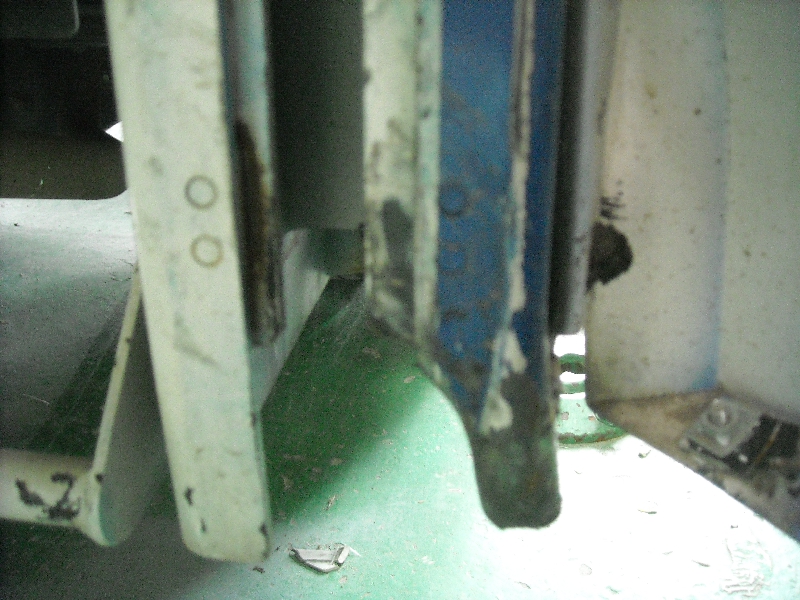

右側のスライドレースをぶつけられてしまいレールが歪んでしまったようです。

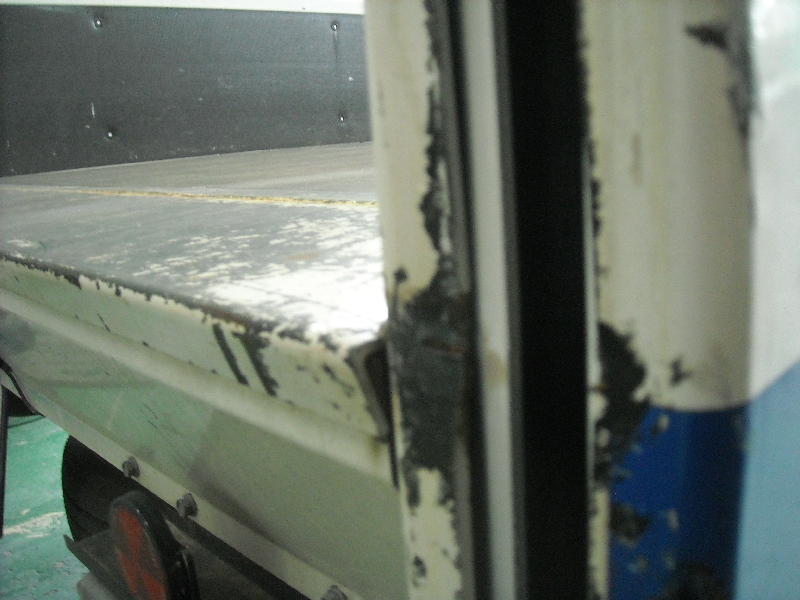

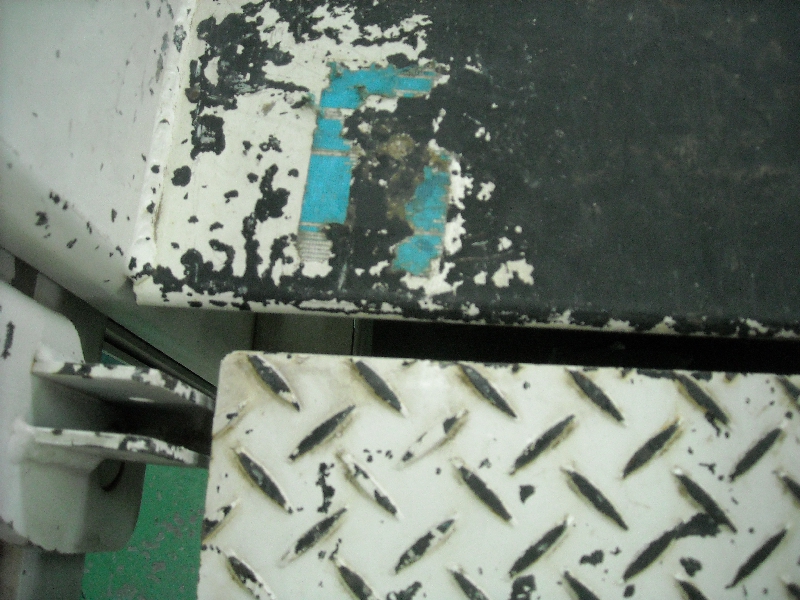

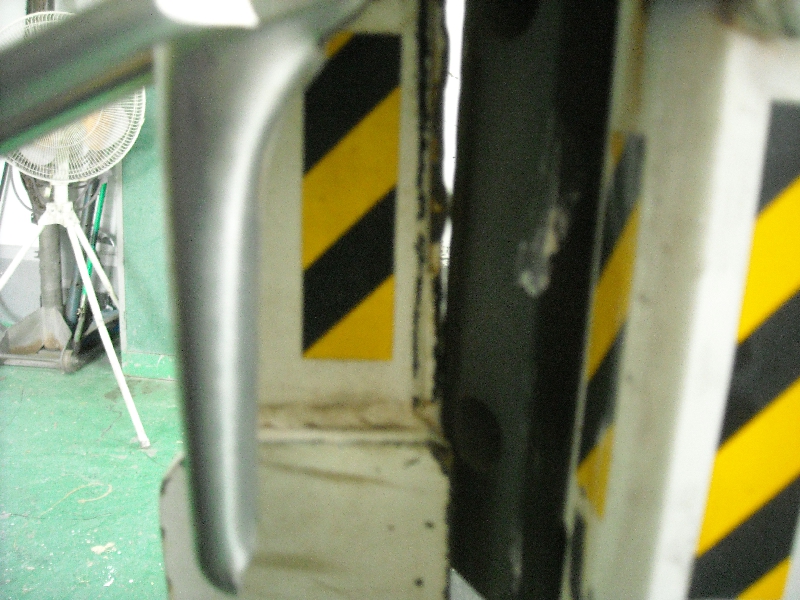

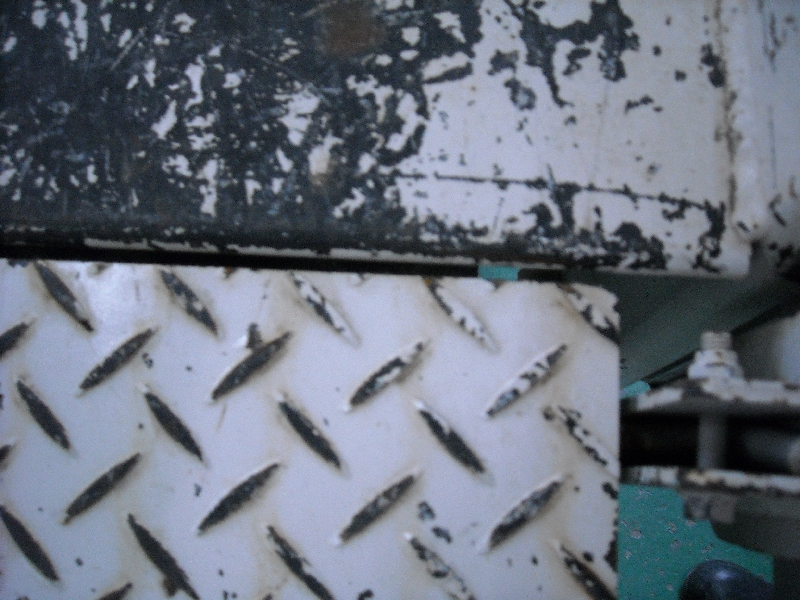

上から見てもステップバ板のチリがずれているのでそれなりの衝撃でぶつかった事がわかります。

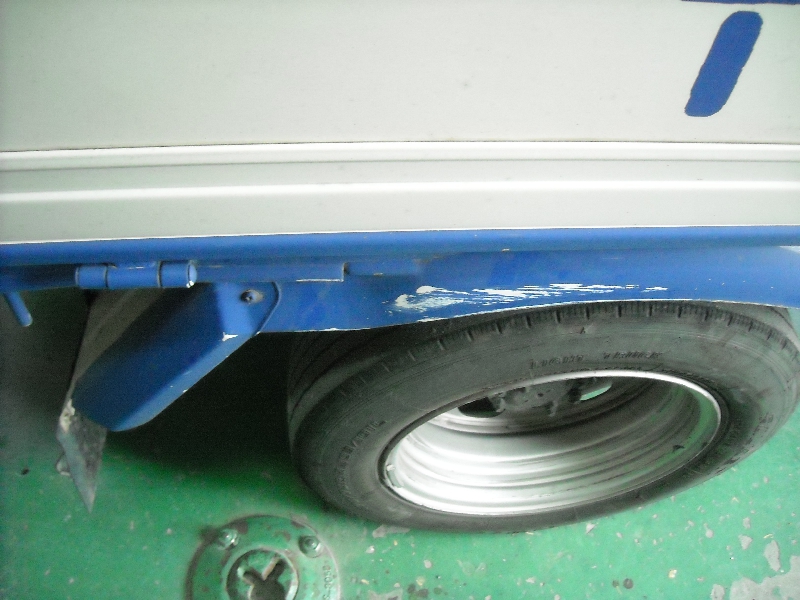

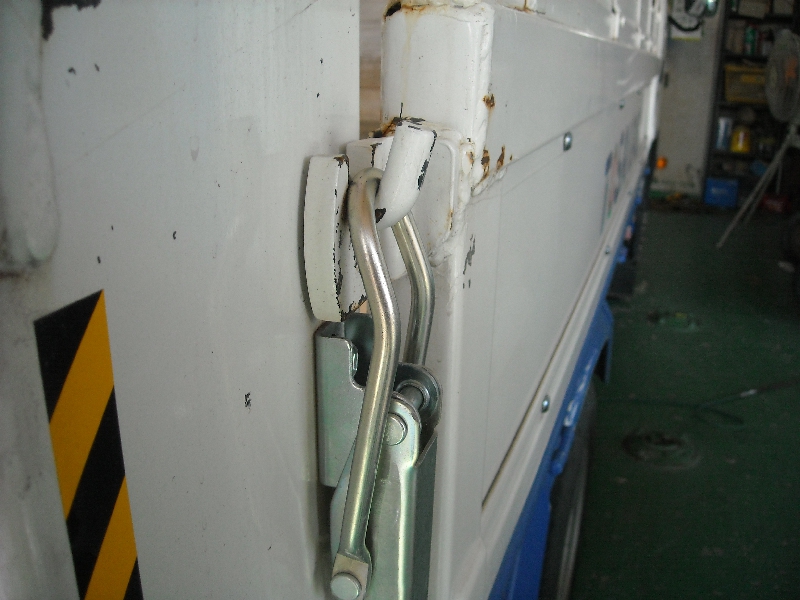

右横のアオリ部分もぶつけられてしまっています。

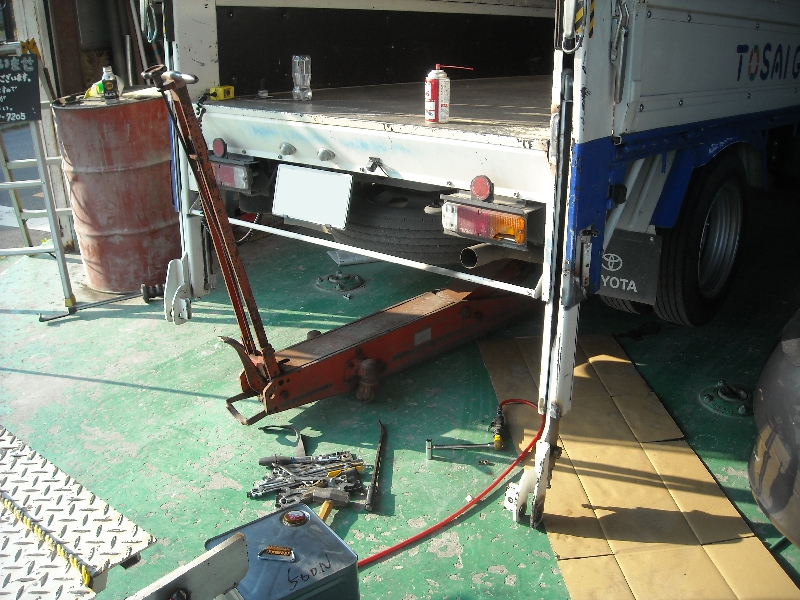

分解して修理開始

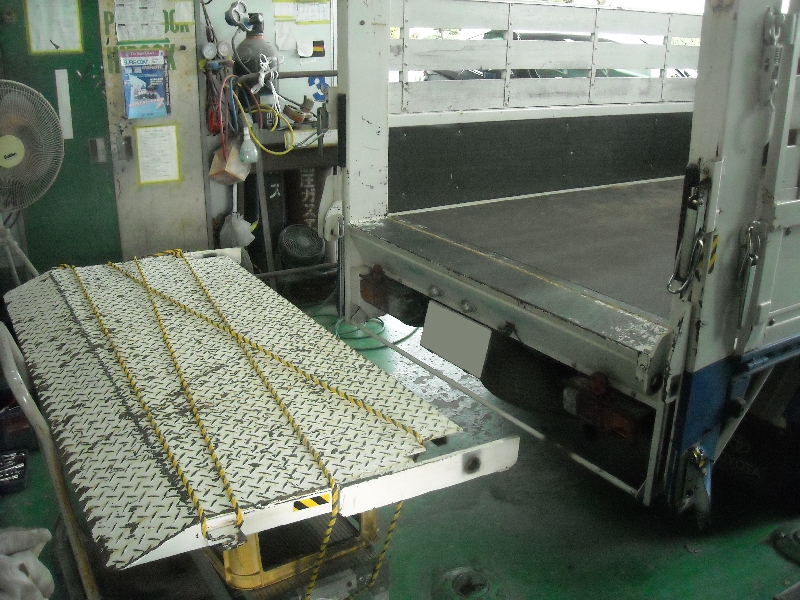

まずはステップ板を取り外します。

その次にレールの歪みを叩いて治すのですが、鉄板が厚くかたいのです。普通に叩いたのではびくともしません。

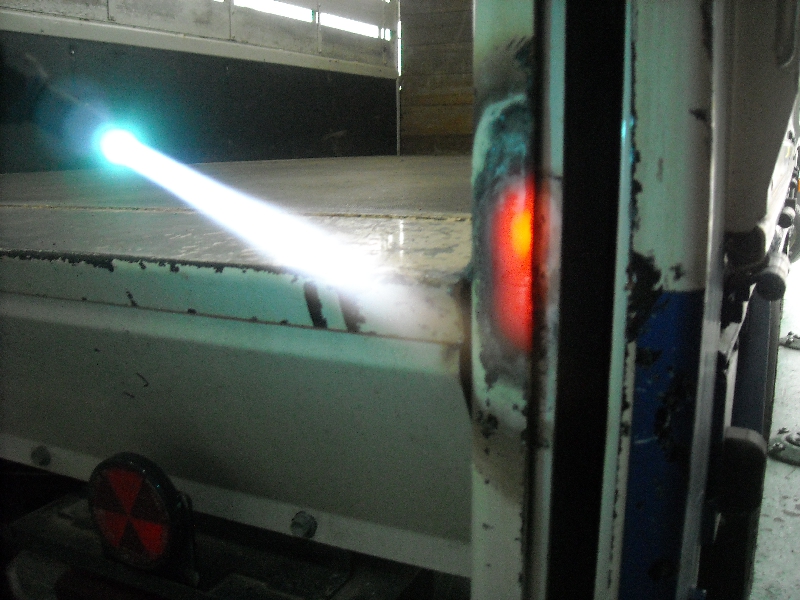

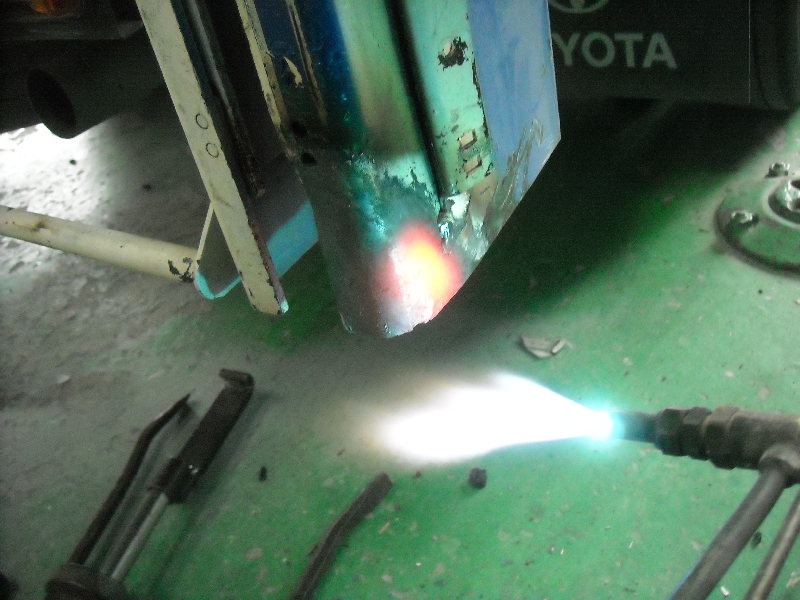

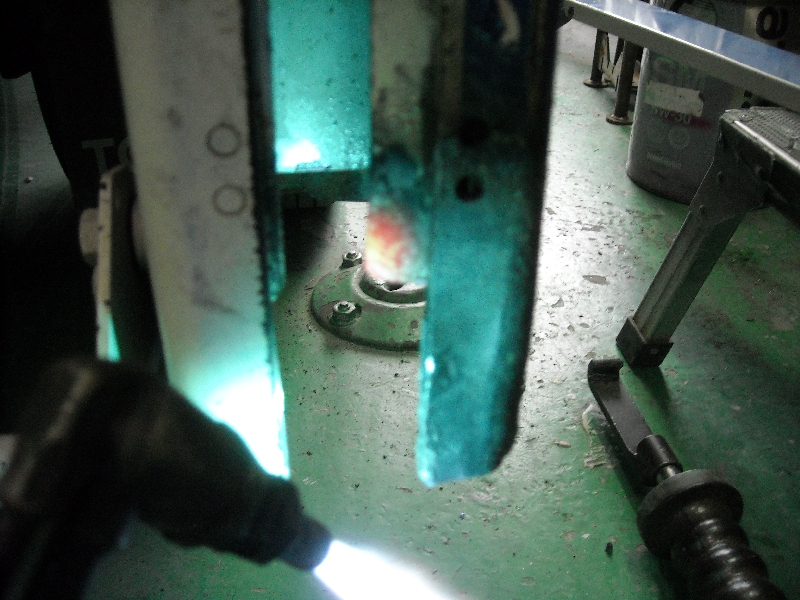

ですので、バーナーで真っ赤になるまで熱して柔らかくしてから叩きます。それでも堅いので力の限りのプルパワーで叩きます。

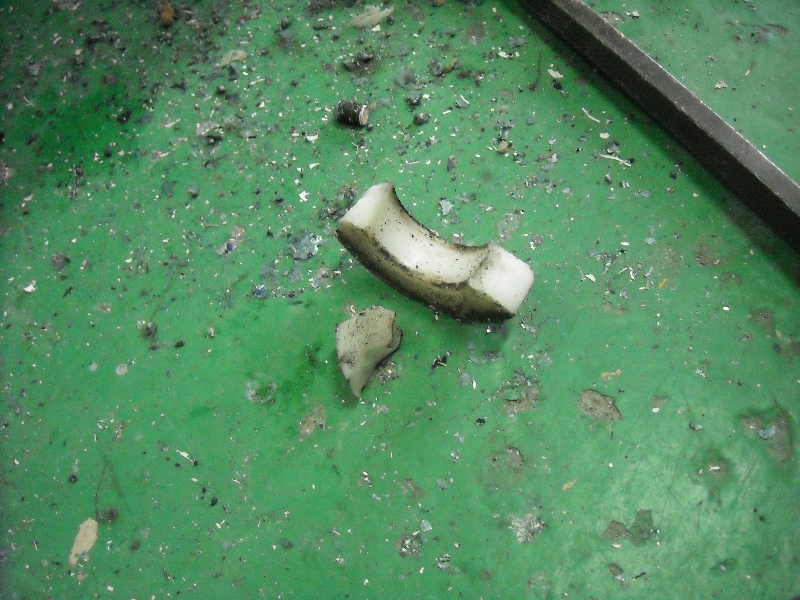

熱して叩いて、熱して叩いて・・・を繰り返し、レールの歪みを取れたところでインナーレールを取り外します。作業中にガイド滑車の破片が落ちてきました。

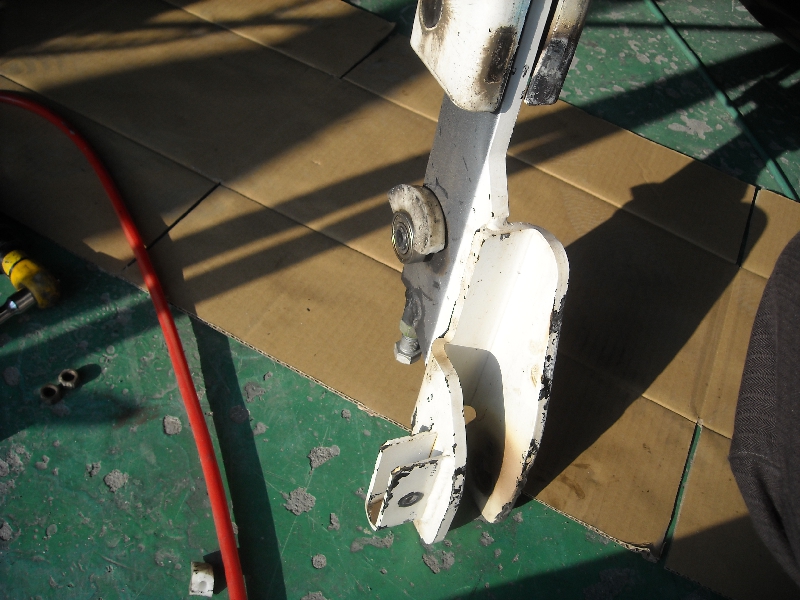

無事にインナーレールを取り外しました。インナーレールの滑車が回転して本来はレールが自在に動くのですが、歪みと割れで動かなくなっていたことがわかります。

インナーレールは歪みを叩いて修理し、ガイド滑車は部品交換しました。
他社さんで修理すると本来であれば部品交換レベルなのですが、部品交換するよりは修理の方が安く提供できます。ですので修理で対応しました。

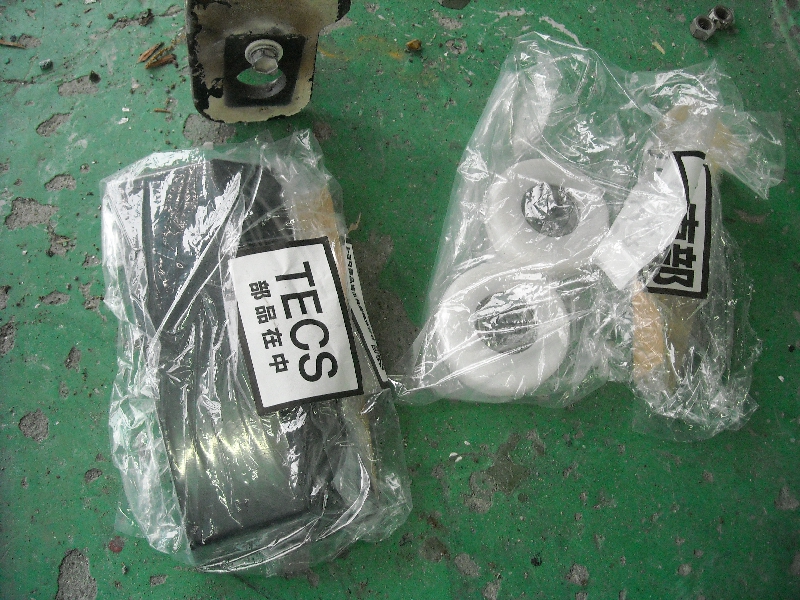

ちょうど部品が届きました。

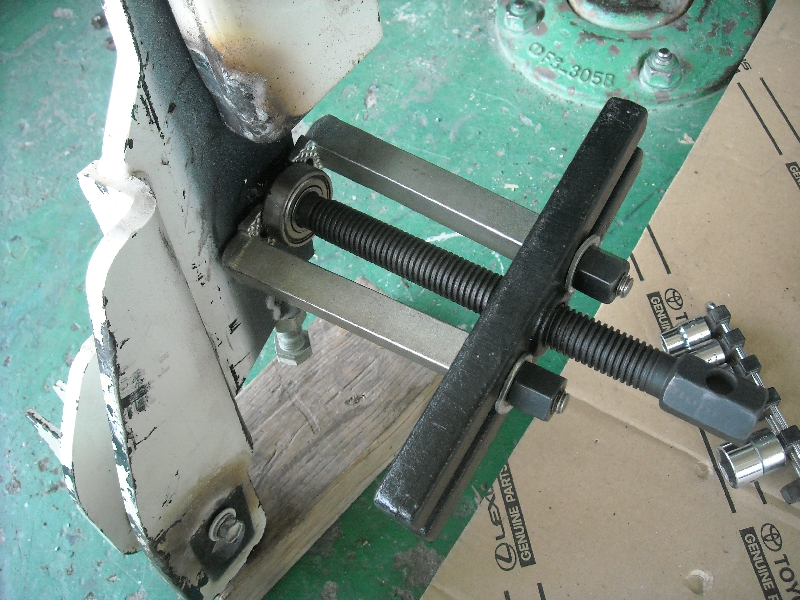

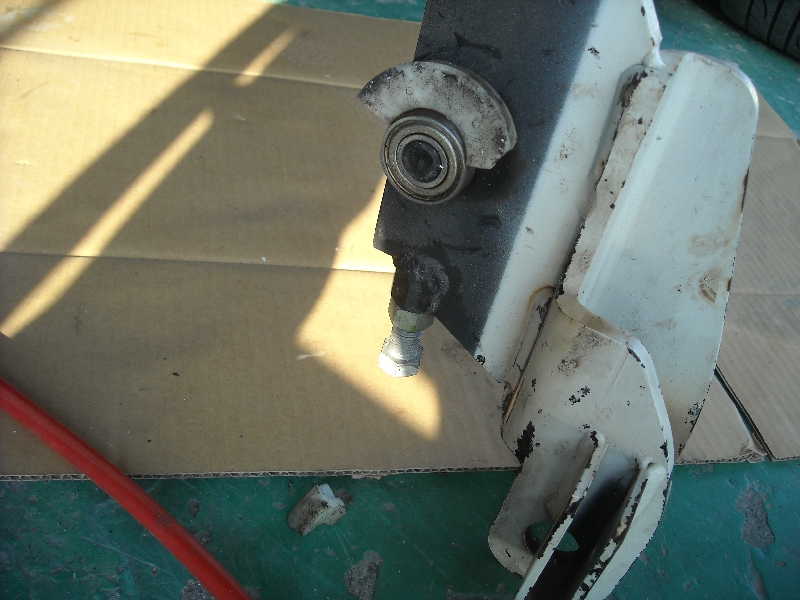

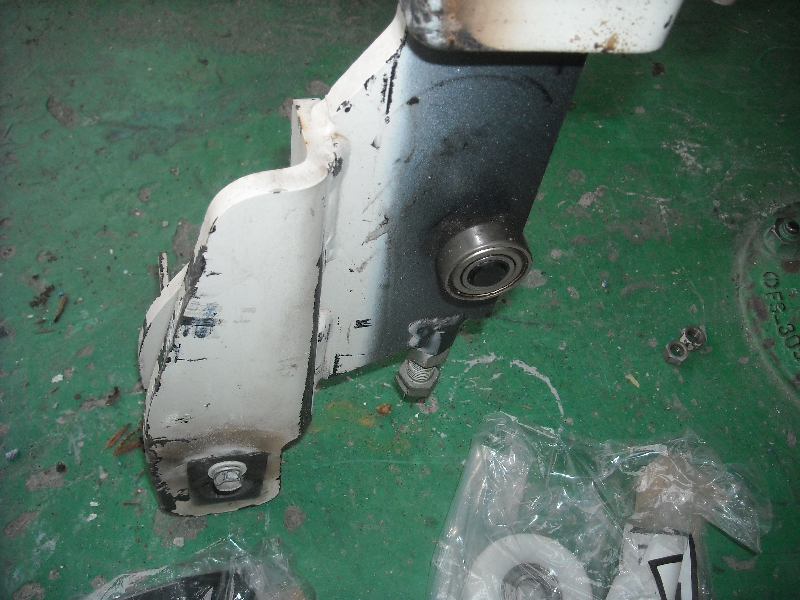

早速交換します。ベアリングを取り外して交換します。

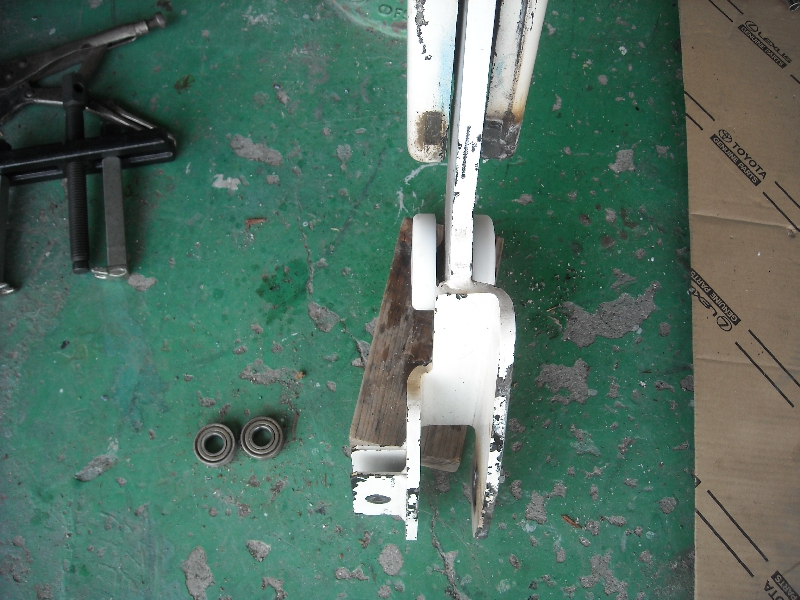

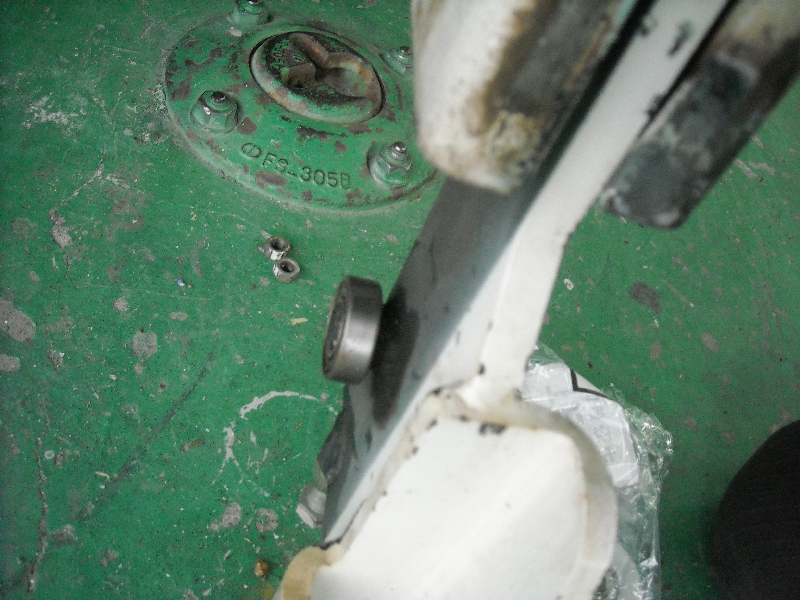

無事にベアリングが外れました。新しいベアリングを取り付けます。

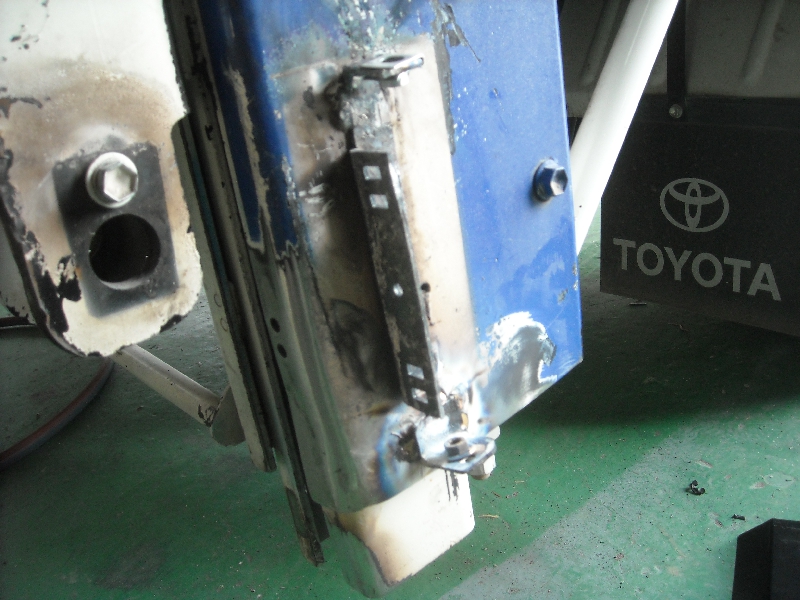

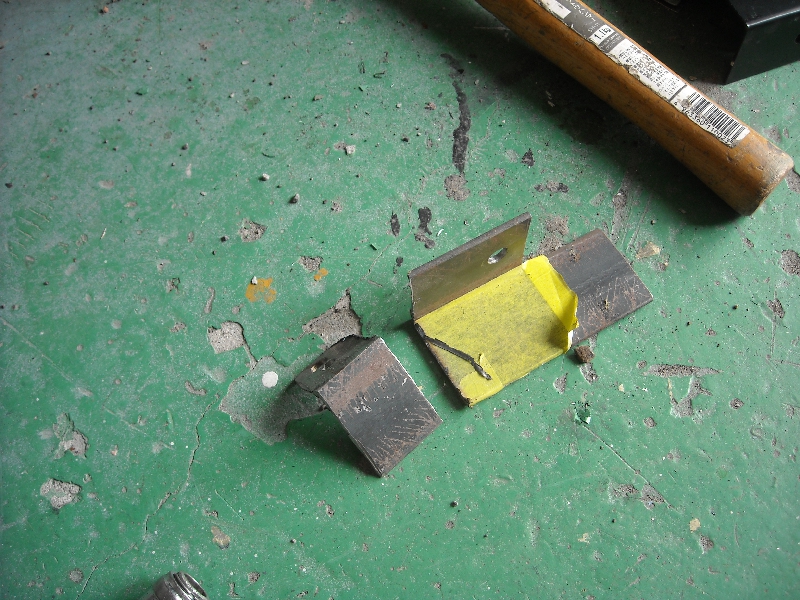

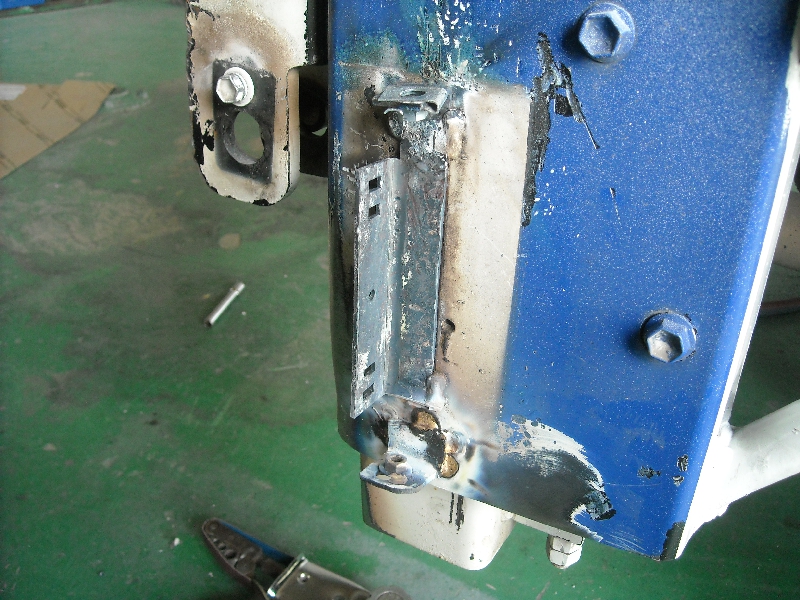

レールガイドのブラケットは単品扱いで部品供給がなかったので自社のアングル材をベースに作り直しました。

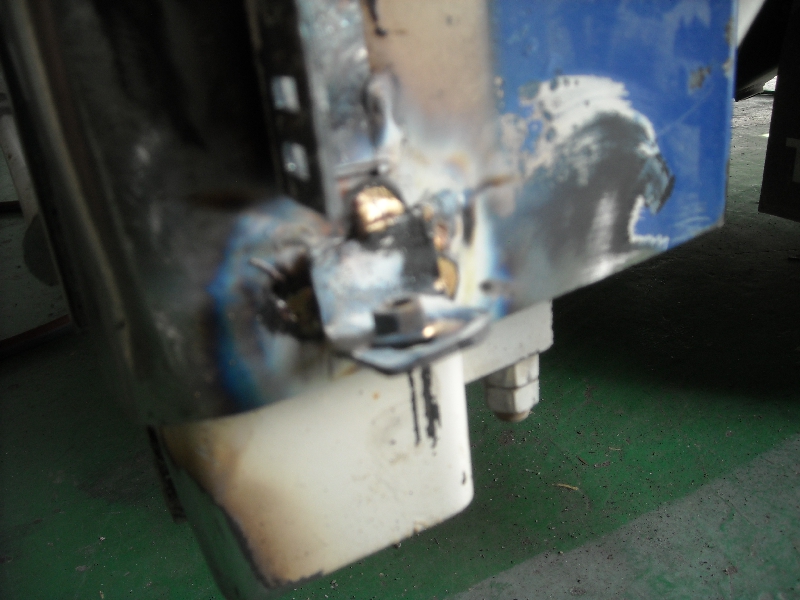

こんな感じでパーツを再生しました。

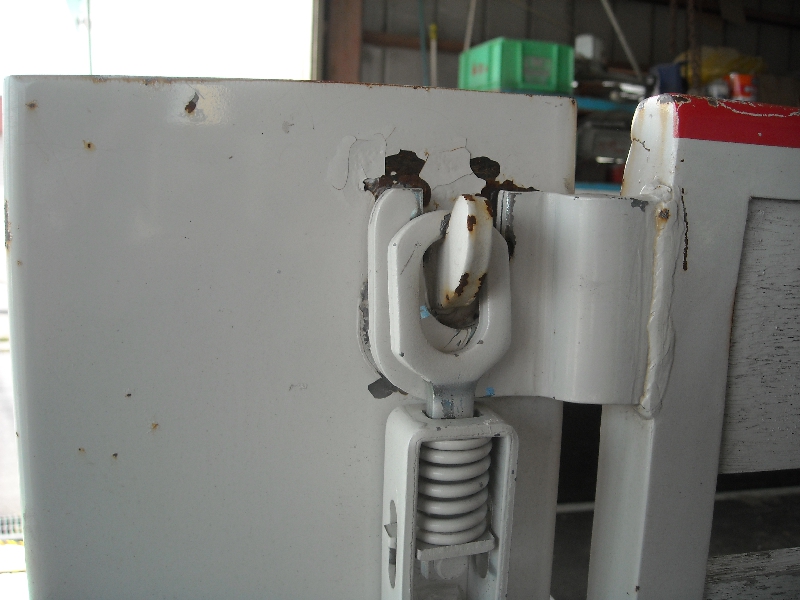

パワーゲート上部の上部もぶつけた時の衝撃で歪んでいました。こちらも叩いて修理して完了です。

今回のパワーゲートは重い荷物を支えるだけあって叩くのも大変な修理になりましたが、無事に治ったのでよかったです。
